Арматурогиб гидравлический АГ-40Н (диаметр до 40мм, угол до 90 град.)

1. НАЗНАЧЕНИЕ

Арматурогиб ручной гидравлический АГ-40Н (диаметр до 40мм, угол до 90 град.) предназначен для быстрого и простого сгибания арматуры диаметром до 25, 32 и 40 мм. В качестве привода арматурогиба можно использовать любой ручной или электрогидравлический насос двустороннего действия с рабочим давлением 70 МПа и объемом бака более 1л. Расход маслостанции с электроприводом подбирается в зависимости от требуемой скорости сгибания арматуры. Рекомендуется использовать маслостанции с электромагнитным управлением и производительностью около 1.5-3 л/мин.

Насос в комплект не входит.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. УСТРОЙСТВО

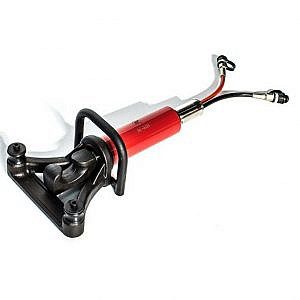

Арматурогиб состоит из: гидроцилиндра двустороннего действия 5 с открытой гибочной рамой 1, на которой установлены два вращающихся упора 2 и рукоятка для удержания арматурогиба 4. На штоке гидроцилиндра установлен симметричный двусторонний гибочный шаблон 3. К насосу арматурогиб подключается с помощью двух быстроразъемных соединений 7, вкрученных в короткие рукава высокого давления (на моделях АГ-25Н и АГ-32Н) или напрямую в гидроцилиндр (на модели АГ-40Н). Поршневая и штоковая полости гидроцилиндра имеют одинаковое максимальное рабочее давление — 700 бар.

4. ПОДГОТОВКА К РАБОТЕ

4.1. Перед работой проверьте детали арматурогиба на отсутствие повреждений. При обнаружении деформаций, трещин и признаков сильного износа на деталях, использование арматурогиба запрещено.

4.2. Рабочая температура инструмента находится в интервале -15..+40 град.

Убедитесь, что используемое гидравлическое масло соответствует температуре окружающей среды в месте проведения работы.

4.3. Подключите рукава высокого давления насоса к арматурогибу с помощью БРС.

4.4. Проверьте работу арматурогиба на холостом ходу. Для этого переключите распределитель на гидравлической станции или насосе в положение «выдвижения штока». Создайте давление в гидросистеме либо кнопкой «ПУСК» на станции, либо рукояткой на насосе. После полного выдвижения штока, переключите распределитель на маслостанции в положение «возврат штока». После полного возврата штока, выключите насос. Если шток арматурогиба выдвигается и возвращается без рывков, значит, в системе нет воздуха и можно приступать к работе. Если шток перемещается с рывками, совершите еще несколько циклов выдвижение-возврат штока для удаления воздуха.

5. РАБОТА

Конструкция арматурогиба позволяет производить гиб при выдвижении или при возврате штока, в зависимости от того в какую сторону требуется согнуть арматуру.

Поместите арматуру в углубление С-образного гибочного шаблона. Включите подачу масла на маслостанции. Согните арматуру на требуемый угол и остановите подачу масла на маслостанции. Подайте масло в другой рукав для отвода гибочного шаблона от вращающихся упоров и высвобождения согнутой арматуры.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. В качестве рабочей жидкости рекомендуется использовать гидравлическое масло «ВМГЗ», «И-12» или аналоги. Но в приоритете рекомендации для маслостанции. Интервал смены масла в маслостанции зависит от многих факторов и подбирается индивидуально. При интенсивной эксплуатации ориентировочный интервал смены масла — 3 месяца. При редкой эпизодической эксплуатации ориентировочный интервал смены масла — 6-9 месяцев.

6.2. Своевременно смазывайте подвижные детали арматурогиба. Избегайте попадания воды на арматурогиб.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

7.1. Поставщик гарантирует надежную работу арматурогиба в течение 12 месяцев со дня его продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем РЭ.

7.2. Претензии принимаются только при наличии настоящего руководства по эксплуатации, а также с отметкой о дате продажи и штампом организации-продавца.

7.3. Гарантийные обязательства не распространяются на:

— естественный износ резинотехнических изделий.

— изделия с механическими повреждениями, вызванными перегрузкой и неправильной эксплуатацией.

—  изделия со следами самостоятельных ремонтных работ.
