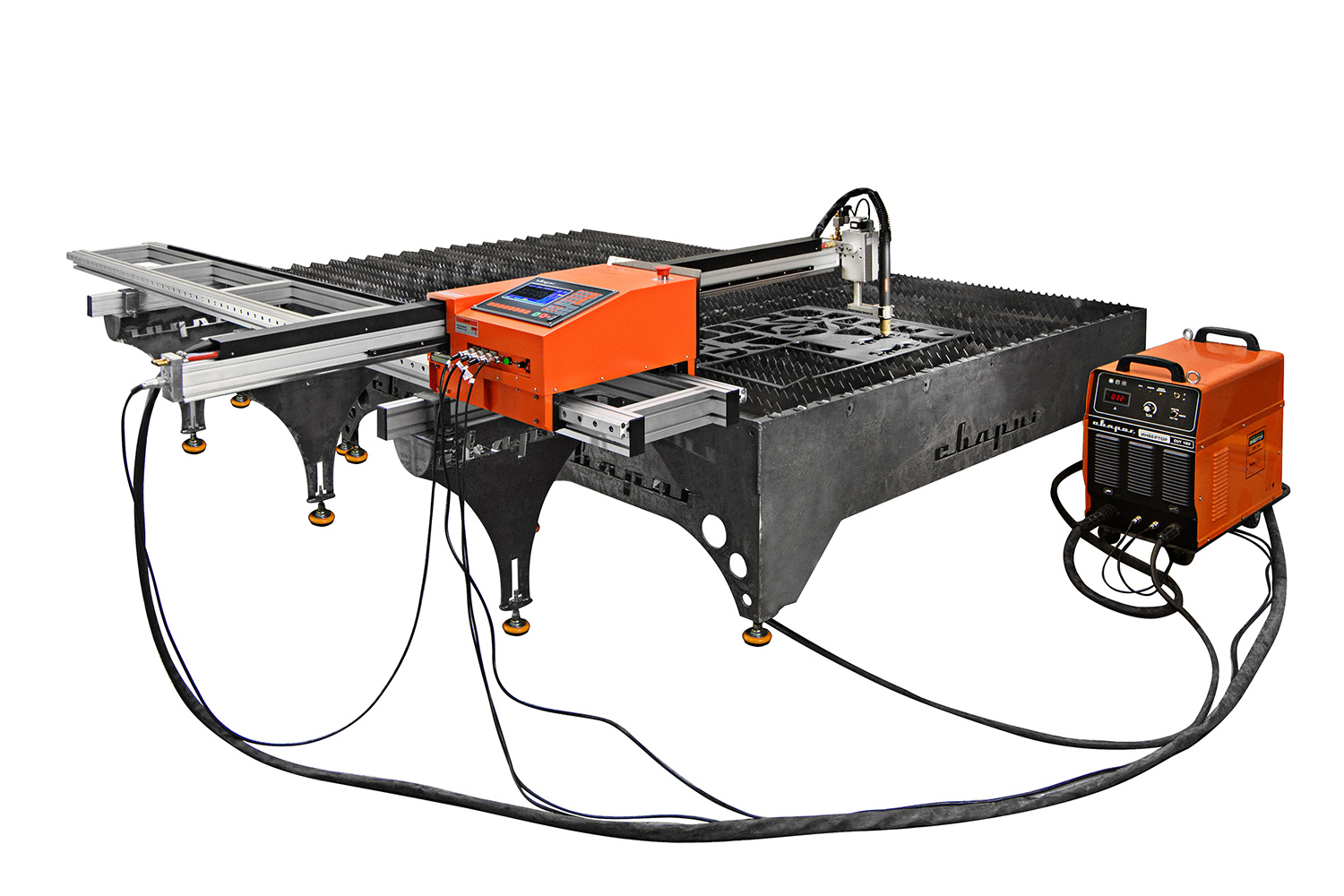

Машина термической резки с ЧПУ VALIANT 3.0 (1500х3000мм)

Машина термической резки с ЧПУ VALIANT 3.0 — это переносная консольная машина, идет без стола.

Максимальный размер рабочей зоны 1500х3000 мм
Возможность работать как воздушно-плазменной, так и газопламенной резкой.
Точность управления составляет +/- 0,1 мм
Автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером.
Перепад высоты может составлять до 100 мм.
Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
Возможность использовать как ручную, так и автоматическую систему контроля высоты.
Возможность ручного наклона плазмотрона под углом 35°, что позволяет снимать фаски на разрезаемом листе.
Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги.
Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины.
Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.
В Valiant 3.0 ТМ «Сварог» встроена панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей.
Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования – САПР FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.
Возможность подключения беспроводного пульта управления:
Дальность действия до 20 метров;
Стабильная работа с высоковольтным поджигом дуги; 23 функциональные клавиши;
8 клавиш перемещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питающей сети В 220±10%
Частота питающей сети Гц 50
Потребляемая мощность Вт 200
Дисплей Цветной, LCD 7˝
Процессор Industrial ARM–7 CPU
Объём памяти Гб 4, без ограничений по обрабатываемым программам
Программное обеспечение резки Fast CAM
Рабочая зона резки (Ось-X × Ось-Y) мм 3000×1500
Скорость перемещения мм/мин 0–6000
Скорость резки мм/мин Газ: 0–600, Плазма: 0–6000
Точность управления мм ±0,1
Контроль высоты резака По напряжению дуги (при наличии датчика АСКВ)
Тип резки Газопламенная, плазменная
Давление кислорода, макс. МПа 0,7
Горючий газ Ацетилен, Пропан
Давление горючего газа, макс МПа 0,1
Толщина разрезаемого металла плазмой* мм 1–35
Температура эксплуатации °C от 0 до +40
Класс защиты IP 10
Вес блока ЧПУ кг 30
Вес поперечной балки кг 25
Вес продольного рельса кг 120
Общий вес машины кг 123
